Новый iPad 4G: А что внутри?

Новый планшет Apple получил имя «новый iPad» или «iPad третьего поколения», кто-то называет его iPad HD за экран вчетверо повышенного разрешения. В целом — какая разница? Главное, что он уже попал в руки сотрудников ресурса iFixit, а значит, был разобран до последнего винтика. Что же может раскрыть разборка модели iPad 3 4G?…



Как и предыдущий планшет Apple, новый iPad очень сложно разобрать, специальный клей закрепляет стекло на корпусе, что делает ремонт или замену батареи весьма сложным занятием.

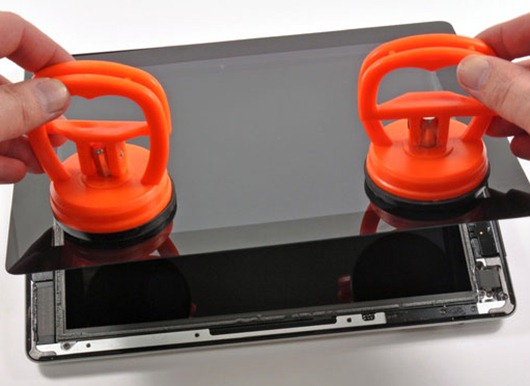

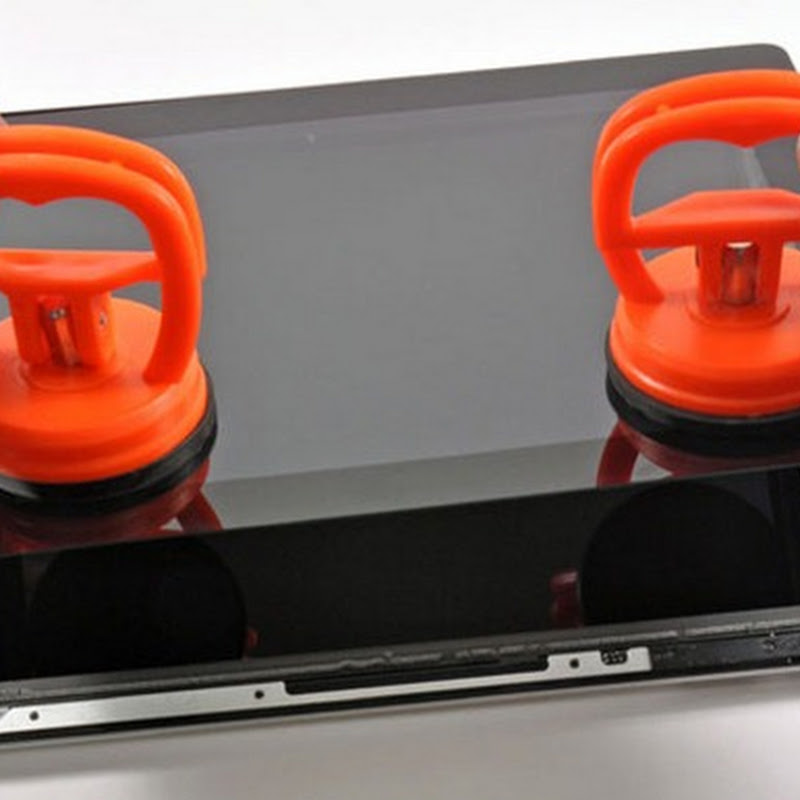

После некоторых процедур стекло снимается с помощью вакуумных присосок.

Затем сотрудники iFixit вынули новый экран сверхвысокого разрешения и сенсорную панель из корпуса, чтобы получить доступ к комплектующим.

Используемый в новом планшете экран подключается иначе, чем дисплей iPad 2, что делает их несовместимыми — это вполне естественно и ожидаемо.

Модельный номер 9,7-дюймового экрана говорит о том, что производителем является, по всей видимости, Samsung.

Затем была вынута плата с логикой. Даже на стороне, где не размещён A5X, можно найти немало чипов:

• Texas Instruments CD3240;
• Broadcom BCM4330 для поддержки Wi-Fi 802.11a/b/g/n, Bluetooth 4.0+HS и FM;
• два модуля 4 Гбит Elpida LP DDR2 — 1 Гбайт ОЗУ-памяти, как и предполагалось, в 64-битной конфигурации;
• Fairchild FDMC 6683;
• контроллер Broadcom BCM5973 I/O;
• процессор Broadcom BCM5974;
• Apple 338S0987 (звук от Cirrus Logic);
• схема управления питанием Qualcomm PM8028;
• Qualcomm RTR8600 — приёмопередатчик 3G и 4G LTE;
• Toshiba Y0A0000 Memory MCP;
• модуль четырёхполосного линейного усиления мощности Triquint TQM7M5013;
• Avago A5904;
• модуль сопряжения Skyworks SKY77468-17.

На другой стороне платы основой является 45-нм система на чипе A5X. Как и A5, новый чип имеет 2 ядра CPU с частотой 1 ГГц. Однако он получил 4-ядерную графику вместо 2-ядерной. Процессор попавшего в руки iFixit образца был произведён в первую неделю 2012 года.

Кроме самого чипа A5X, среди основных элементов логики, размещённых на этой стороне платы, журналисты выделяют:

• Apple 343S0561 — похоже, обновлённая версия 343S052 (использовалась в iPad 2),  для управления питанием;
• флеш-модуль NAND THGVX1G7D2GLA08 — 16 Гбайт чип MLC от Toshiba;
• Qualcomm MDM9600 — беспроводный модем 3G и 4G;
• Skyworks 77469;
• Avago A7792.

Затем журналисты сняли крышку с чипа A5X, выступающую одновременно радиатором (под ней можно было обнаружить термопасту), чтобы узнать о нём некоторые подробности. Размеры A5X составляют 12,82x12,71 мм (162 мм²), то есть он на 36% больше A5, что вовсе неудивительно, учитывая улучшенную графику и интеграцию в него дополнительной логики.

Как и в случае большинства планшетов, iPad 3 оснащается гигантской батареей. В то время как iPad 2 имел большую батарею ёмкостью 25 Втч, iPad 3 получил аккумулятор ёмкостью 42,5 Втч. Он работает на напряжении 3,7 В и обеспечивает до 10 часов автономной работы. Повышенная ёмкость «съедается» увеличенным объёмом ОЗУ и значительно улучшенным GPU и экраном.

Каждая отдельная ячейка имеет ёмкость 14,6 Втч. При этом плотность энергии осталась примерно на том же уровне, что и у iPad 2 — около 0,0014 Втч/мм³. Зато занимаемый батареей объём пришлось увеличить на 70%.

После снятия батареи и основной платы, iPad выглядит совсем жалко. Но это ещё не полная разборка аппарата: можно снять антенну с 3,5-мм аудиоразъёмом, док-коннектор, слот для карт micro-SIM и две камеры.

iPad 3 4G, как и предшественники, оснащается слотом для карт памяти micro-SIM.

Руки сотрудников iFixit дошли и до камеры iSight, оснащённой 5-элементынм объектовом и инфракрасным фильтром. Она использует тот же 5-Мп сенсор с обратной засветкой, что и iPhone 4: Omnivision OV5650.

Лицевая камера основана на CMOS-сенсоре Omnivision OV297AA с разрешением 0,3 Мп.

Вот и закончилось увлекательное приключение по разборке нового iPad. По его результатам сотрудники iFixit поставили планшету 2 балла из 10 (10 — самая простая разборка) — с устройством пришлось порядочно помучаться.
