Типы сенсорных экранов

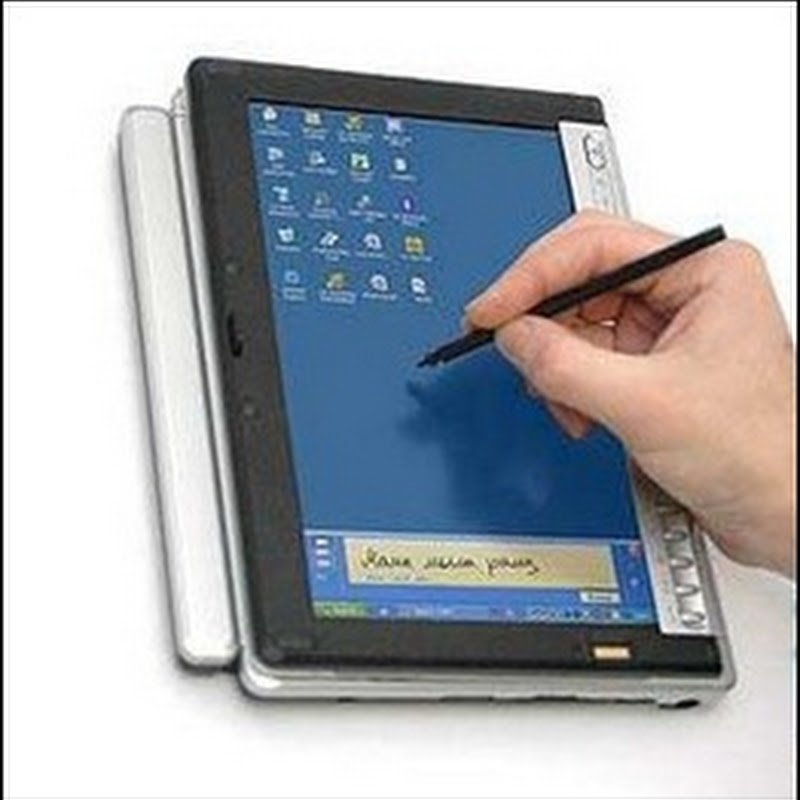

Scr_00419

Мода на сенсорные экраны буквально захлестнула весь мир высоких технологий. Теперь редкий сотовый телефон или плеер обходится без "тачскрина", а уж общая область применения чувствительных к нажатию дисплеев и вовсе безгранична. Именно эти факты заставили нас рассказать вам о типах сенсорных экранов и областях их применения…

Сенсорный экран – это устройство ввода и вывода информации посредством чувствительного к нажатиям и жестам дисплея. Как известно, экраны современных устройств не только выводят изображение, но и позволяют взаимодействовать с устройством.

Изначально для подобного взаимодействия использовались всем знакомые кнопки, потом появился не менее известный манипулятор "мышь", существенно упростивший манипуляции с информацией на дисплее компьютера. Однако "мышь" для работы требует горизонтальной поверхности и для мобильных устройств не очень подходит.

Вот тут на помощь приходит дополнение к обычному экрану – Touch Screen, который так же известен под названиями Touch Panel, сенсорная панель, сенсорная пленка. То есть, по сути, сенсорный элемент экраном не является – это дополнительное устройство, устанавливаемое поверх дисплея снаружи, защищающее его и служащее для ввода координат прикосновения к экрану пальцем или иным предметом.

Использование

Сегодня сенсорные экраны находят широкое применение в мобильных электронных устройствах. Изначально тачскрин применялся в конструкции карманных персональных компьютеров (КПК, PDA), теперь первенство держат коммуникаторы, мобильные телефоны, плееры и даже фото- и видеокамеры. Однако технология управления пальцем через виртуальные кнопки на экране оказалась настолько удобной, что ею оснащаются почти все платежные терминалы, многие современные банкоматы, электронные справочные киоски и другие устройства, используемые в общественных местах.

004
Ноутбук с сенсорным экраном

Нельзя не отметить и ноутбуки, некоторые модели которых оснащаются поворотным сенсорным дисплеем, что придает мобильному компьютеру не только более широкую функциональность, но и большую гибкость в управлении им на улице и на весу.

hptx

К сожалению, пока подобных моделей ноутбуков, называемых в народе "трансформеры", не так много, но они есть.

В целом, технологию сенсорного экрана можно охарактеризовать как наиболее удобную в случае, когда необходим мгновенный доступ к управлению устройством без предварительной подготовки и с потрясающей интерактивностью: элементы управления могут сменять друг друга в зависимости от активируемой функции. Тот, кто хоть раз работал с сенсорным устройством, сказанное выше прекрасно понимает.

Типы сенсорных экранов

Всего на сегодня известно несколько типов сенсорных панелей. Естественно, что каждая из них обладает своими достоинствами и недостатками. Выделим основные четыре конструкции:

  • Резистивные
  • Ёмкостные
  • Проекционно-ёмкостные
  • С определением поверхностно-акустических волн

005

Кроме указанных экранов, применяются матричные экраны и инфракрасные, но ввиду их низкой точности их область применения крайне ограничена.

Резистивные

Резистивные сенсорные панели относятся к самым простым устройствам. По своей сути, такая панель состоит из проводящей подложки и пластиковой мембраны, обладающих определенным сопротивлением. При нажатии на мембрану происходит её замыкание с подложкой, а управляющая электроника определяет возникающее при этом сопротивление между краями подложки и мембраны, вычисляя координаты точки нажатия.

Преимущество резистивного экрана в его дешевизне и простоте устройства. Они обладают отличной стойкостью к загрязнениям. Основным достоинством резистивной технологии является чувствительность к любым прикосновениям: можно работать рукой (в том числе в перчатках), стилусом (пером) и любым другим твердым тупым предметом (например, верхним концом шариковой ручки или углом пластиковой карты).

Однако имеются и достаточно серьезные недостатки: резистивные экраны чувствительны к механическим повреждениям, такой экран легко поцарапать, поэтому зачастую дополнительно приобретается специальная защитная пленка, защищающая экран. Кроме того, резистивные панели не очень хорошо работают при низких температурах, а также обладают невысокой прозрачностью – пропускают не более 85% светового потока дисплея.

000
Использование пера с сенсорным экраном

Применение

  • КПК
  • Коммуникаторы
  • Сотовые телефоны
  • POS-терминалы
  • Tablet PC
  • Промышленность (устройства управления)
  • Медицинское оборудование

x7
Коммуникатор

Ёмкостные

Технология ёмкостного сенсорного экрана основана на принципе того, что предмет большой ёмкости (в данном случае человек) способен проводить электрический ток. Суть работы ёмкостной технологии заключается в нанесении на стекло электропроводного слоя, при этом на каждый из четырех углов экрана подается слабый переменный ток. Если прикоснуться к экрану заземленным предметом большой емкости (пальцем), произойдет утечка тока. Чем ближе точка касания (а значит, и утечки) к электродам в углах экрана, тем больше сила тока утечки, которая и регистрируется управляющей электроникой, вычисляющей координаты точки касания.

002

Ёмкостные экраны очень надежны и долговечны, их ресурс составляет сотни миллионов нажатий, они отлично противостоят загрязнениям, но только тем, которые не проводят электрический ток. По сравнению с резистивными они более прозрачны. Однако недостатками является все же возможность повреждения электропроводного покрытия и нечувствительность к прикосновениям непроводящими предметами, даже руками в перчатках.

kiosk
Информационный киоск

Применение

  • В охраняемых помещениях
  • Информационные киоски
  • Некоторые банкоматы

Проекционно-ёмкостные

Проекционно-ёмкостные экраны основаны на измерении ёмкости конденсатора, образующегося между телом человека и прозрачным электродом на поверхности стекла, которое и является в данном случае диэлектриком. Вследствие того, что электроды нанесены на внутренней поверхности экрана, такой экран крайне устойчив к механическим повреждениям, а с учетом возможности применения толстого стекла, проекционно-ёмкостные экраны можно применять в общественных местах и на улице без особых ограничений. К тому же этот тип экрана распознает нажатие пальцем в перчатке.

006
Платежный терминал

Данные экраны достаточно чувствительны и отличают нажатия пальцем и проводящим пером, а некоторые модели могут распознавать несколько нажатий (мультитач). Особенностями проекционно-ёмкостного экрана являются высокая прозрачность, долговечность, невосприимчивость к большинству загрязнений. Минусом такого экрана является не очень высокая точность, а также сложность электроники, обрабатывающей координаты нажатия.

iPhone
Apple iPhone

Применение

  • Электронные киоски на улицах
  • Платежные терминалы
  • Банкоматы
  • Тачпэды ноутбуков
  • iPhone

С определением поверхностно-акустических волн

Суть работы сенсорной панели с определением поверхностно-акустических волн заключается в наличии ультразвуковых колебаний в толще экрана. При прикосновении к вибрирующему стеклу, волны поглощаются, при этом точка прикосновения регистрируется датчиками экрана. Плюсами технологии можно назвать высокую надежность и распознавание нажатия (в отличие от ёмкостных экранов). Минусы заключаются в слабой защищенности от факторов окружающей среды, поэтому экраны с поверхностно-акустическими волнами нельзя применять на улице, а кроме того, такие экраны боятся любых загрязнений, блокирующих их работу. Применяются редко.

Другие, редкие типы сенсорных экранов

  • Оптические экраны. Инфракрасным светом подсвечивают стекло, в результате прикосновения к такому стеклу происходит рассеивание света, которое обнаруживается датчиком.
  • Индукционные экраны. Внутри экрана расположена катушка и сетка чувствительных проводов, реагирующих на прикосновение активным пером, питающимся от электромагнитного резонанса. Логично, что такие экраны реагируют на нажатия только специальным пером. Применяются в дорогих графических планшетах.
  • Тензометрические – реагируют на деформацию экрана. Такие экраны имеют малую точность, зато очень прочны.
  • Сетка инфракрасных лучей – одна из самых первых технологий, позволяющих распознавать прикосновения к экрану. Сетка состоит из множества светоизлучателей и приемников, расположенных по сторонам экрана. Реагирует на блокировку соответствующих лучей предметами, на основании чего и определяет координаты нажатия.

003
Применение индукционного экрана в ноутбуке

Мультитач (Multi-touch)

Мультитач, о котором все так много говорят и популярность которого только растет, не является типом сенсорного экрана. По своей сути, технология множественного нажатия – что является вольным переводом словосочетания multi-touch – это дополнение к сенсорному экрану (чаще всего построенному по проекционно-ёмкостному принципу), позволяющее экрану распознавать несколько точек прикосновения к нему. В результате мультитач-экран становится способным к распознаванию жестов. Вот лишь некоторые из них:

  • Сдвинуть два пальца вместе – уменьшение изображения (текста)
  • Раздвинуть два пальца в стороны – увеличение (Zoom)
  • Движение несколькими пальцами одновременно – прокрутка текста, страницы в браузере
  • Вращение двумя пальцами на экране – поворот изображения (экрана)

О пользе и недостатках сенсорных экранов

В карманных устройствах сенсорные экраны появились давно. Причин этому несколько:

  • Возможность делать минимальное количество органов управления
  • Простота графического интерфейса
  • Легкость управления
  • Оперативность доступа к функциям устройства
  • Расширение мультимедийных возможностей

Однако и недостатков хоть отбавляй:

  • Отсутствие тактильной обратной связи
  • Частая необходимость в использовании пера (стилуса)
  • Возможность повреждения экрана
  • Появление отпечатков пальцев и других загрязнений на экране
  • Более высокое потребление энергии

В результате, полностью избавиться от клавиатуры не всегда получается, ведь гораздо удобнее набирать текст с помощью привычных клавиш. Зато сенсорный экран интерактивнее, благодаря более оперативному доступу к элементам меню и настройкам современных гаджетов.

Надеемся, что этот материал поможет вам при выборе устройства с сенсорным экраном.
